Innovationen

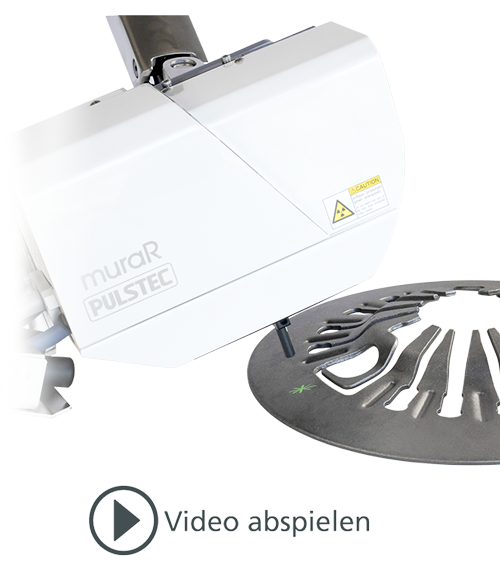

Härtevarianzscanner muraR

Die Härte von Bauteilen ist eine kritische Eigenschaft für die Verschleißfestigkeit und wird mit einer geeigneten Wärmehandlung eingestellt. Die Härte kann außerdem durch andere Fertigungsprozesse beeinträchtigt werden. So muss etwa bei der schleifenden Bearbeitung darauf geachtet werden, dass kein Schleifbrand entsteht. Die Erkennung solcher Härtefehler kann besonders schnell und trotzdem ausreichend genau über die Auswertung der Signalbreite eines Röntgensignals durchgeführt werden. sentenso stellt mit dem muraR eine sehr effiziente Möglichkeit vor, Härteverläufe auf Oberflächen von Bauteilen aus Stahl zu bestimmen.



Aufbau und Funktionen


Härteschwankungen an Bauteiloberflächen lassen sich mit einem Röntgendiffraktometer über die Auswertung der Halbwertsbreite (FWHM) schnell und automatisierbar bestimmen. Die Halbwertsbreite ist ein charakteristischer Wert des am Kristallgitter gebeugten Röntgenstrahls und beschreibt die Signalbreite bei halber Höhe des Maximums. Das Röntgensignal der Chrom-Röntgenquelle wird über Szintillationszähler berührungslos detektiert. Da die röntgenografische Halbwertsbreite mit steigender Härte zunimmt, kann bei bekannten Werkstoffen ein Härteverlauf über einen Oberflächenscan ermittelt werden. So können unerwünschte Unterschiede in der Oberflächenhärte aufgedeckt werden. Da die Röntgenröhre mit niedrigem Röhrenstrom arbeitet, ergibt sich eine sehr geringe Strahlenemission, die durch einfache Schutzmaßnahmen ganz vermieden werden kann. Im sicheren Abstand von 1,5 m oder hinter einer 5 mm dicken PVC Scheibe kann keine zusätzliche Strahlenbelastung zu der natürlichen Strahlung festgestellt werden. Automatisierte Messaufgaben sind mithilfe eines optionalen kollaborierenden Roboters einfach programmier- und umsetzbar.
Das muraR kann in einer Vielzahl von unterschiedlichen Messaufgaben genutzt werden:

• Überprüfung des Härteverlaufs nach Wärmebehandlungen

• Erkennung von Schleifbrand

• Automatisierte Prüfprozeduren in der Produktion


Das muraR erlaubt damit schnelle und hochauflösende Härteverlaufscans mit hohem Automatisierungsgrad. Diese können im Labor von sentenso oder auch in einer Videokonferenz mit kundenindividuellen Proben demonstriert werden.







Ein Anwendungsbeispiel finden Sie hier auf unserem Videokanal. Weitere Produktinformationen stehen Ihnen hier auf unserer Webseite zur Verfügung. Für alle Fragen oder ein unverbindliches Angebot sprechen Sie uns bitte an.




Ihr Ansprechpartner:

Jörg Behler
+49 2363 36650-18
info@sentenso.de

sentenso PeenBots – Advanced Peening Technology

Die neuen sentenso PeenBots sind hoch automatisierte, überaus innovative und benutzerfreundliche Druckluftstrahlanlagen mit von Robotern geführten Strahldüsen.


PeenBots repräsentieren die konsequente Umsetzung unserer Erfahrungen aus über 12 Jahren prozesstechnischer Praxis und kundenorientierter Produktentwicklung. Unsere besten Ideen, Produkte und Systeme sind eingeflossen in ein Maschinenkonzept, das sich nicht an der Verbesserung bekannter Konstruktionen orientiert, sondern eigentlich naheliegende Ansätze verfolgt – die kompromisslose Kontrolle aller prozesstechnischen Kenngrößen, das Downsizing der Anlagentechnik auf das Notwendige sowie flexible, wiederholgenaue und auf Wunsch auch offline programmierbare Bewegungen der Strahldüsen.

Auf der Basis der genannten Ansätze lassen sich die folgenden Grundprinzipien fortschrittlicher Kugelstrahltechnologie umsetzen:

sentenso PeenBots – Advanced Peening Technology


PeenLean

Lean Peening ist einer der wichtigsten Trends in der modernen Strahlprozessführung. Zur Umsetzung dieses Prinzips eines optimierten Prozessmanagements basiert die PeenBot Prozesstechnologie auf einem effizienten Strahlsystem, einer flexibel programmierbaren Strahldüsenführung und einer intelligenten Anlagensteuerung. Der PeenBot erlaubt damit schlanke, schnelle und dennoch voll kontrollierte Prozesse in vollendeter Konsequenz und Effizienz.

PeenGreen

Green Peening ist die konsequente Umsetzung des Bekenntnisses zu einer Reduzierung des Energie- und Ressourcenverbrauchs auf das nötige Minimum. Dazu muss Prozess- und Anlagentechnik zur Strahlmittelbeschleunigung und –kontrolle neu gedacht werden, anstatt nur Einsparpotentiale aufzudecken.

PeenClean

Clean Peening ist das Konzept zur Gewährleistung einer sicheren Arbeitsumgebung für die Anlagenbediener, möglichst sauberen gestrahlten Bauteilen und einer Strahlkabine weitgehend ohne Ablagerungen von Strahlmittelkörnern und Staub. Die Abluft der Strahlanlage kann durch den integrierten HEPA-Sekundärfilter sorgenfrei in die Werkhalle zurückgeführt werden.

PeenSmart

Smart Peening bietet neueste Technologien der Industrie 4.0 für ein digitales Prozessmanagement, das die Erfassung, Sammlung und Auswertung von Prozessdaten für den digitalen Zwilling des gestrahlten Bauteils bereitstellt. Aus den Daten können weitere Informationen für ein effektives Anlagenmanagement einschließlich der vorausschauenden Wartung gewonnen werden.





Ein Anwendungsbeispiel finden Sie hier auf unserem Videokanal. Weitere Produktinformationen stehen Ihnen hier auf unserer Webseite zur Verfügung. Für alle Fragen oder ein unverbindliches Angebot sprechen Sie uns bitte an.




Ihr Ansprechpartner:

Volker Schneidau
+49 2363 36650-0
info@sentenso.de


Automatisierte Analyse von Korngeschwindigkeiten

Die Korngeschwindigkeit beim Kugelstrahlen ist neben den Strahlmitteleigenschaften der bestimmende Prozessparameter für die Kugelstrahlintensität.

sentenso bietet mit VelocityEasy jetzt eine Softwarelösung zur Auswertung von Videobildern einer Hochgeschwindigkeitskamera an. Damit ist es jetzt erstmals möglich, Partikelgeschwindigkeiten und Flugbahnen mit einem vergleichsweise einfachen Messaufbau zu analysieren. Dieser besteht aus einer Hochgeschwindigkeitskamera mit Netzwerkanbindung und einer lichtstarken Beleuchtungseinheit für die Aufnahme der schnell fliegenden Strahlpartikel, die im Auf- oder Gegenlicht betrachtet werden.

Die Analyse der Hochgeschwindigkeitsaufnahmen umfasst:

  • Bestimmung der Geschwindigkeitsverteilung der Einzelkörner in einem Histogramm
  • Bestimmung der Strahlwinkelverteilung der Einzelkörner in einem Histogramm
  • Bestimmung der Geschwindigkeit über den Strahlwinkel in einem XY-Diagramm
  • Ausgabe der Messdaten aller erkannten Einzelpartikel in einer Logdatei


Automatisierte Analyse von Korngeschwindigkeiten


Aufbau und Funktionen

VelocityEasy übernimmt die automatische Kommunikation mit der Hochgeschwindigkeitskamera und das Auslesen der Kameraeinstellungen. Die intuitive Benutzerführung erlaubt die Parametrisierung des Auswertealgorithmus und die Programmsteuerung. Die Videoaufnahme, das Tracking der erkannten Einzelpartikeln, die Partikelmarkierung auf der Bildfolge, die Auswertung der Aufnahmen sowie die Darstellung aller Messergebnisse in Form von Werten und Diagrammen erfolgen automatisch.

Die Software bietet darüber hinaus umfangreiche Zusatzfunktionen zur Messdatenprüfung und -verwaltung. Dazu gehören der integrierte Video-Player mit Bedienfunktion zur Einzelbildanalyse, die Ladefunktion für bestehende Videos und Messdatensätze sowie die Debug-Ausgabe mit detaillierten Messinformationen. Die Zusatzfunktionen erlauben eine detaillierte Plausibilitätsprüfung der Ergebnisse und das nachträgliche Auswerten vorhandener Aufnahmen.

VelocityEasy wird auf einem kundenseitigen Windows-PC installiert und bestens für die Anbindung an eine Strahlanlagensteuerung vorbereitet. Über die integrierte TCP-Schnittstelle kann eine externe Anlagensteuerung die Software in der voreingestellten Parametrierung von Remote starten und Messergebnisse abrufen. Innerhalb der Steuerung können die Messergebnisse dann weiterverarbeitet werden, z.B. um die Einhaltung einer Sollgeschwindigkeit zu überprüfen.

sentenso liefert auf Anfrage ebenfalls das zugehörige Geschwindigkeitsmesssystem mit einer kostengünstigen Hochgeschwindigkeitskamera und einem Messkanal mit Beleuchtungseinheit als Komplettlösung aus einer Hand.




Ein Anwendungsbeispiel finden Sie hier auf unserem Videokanal. Weitere Produktinformationen stehen Ihnen hier auf unserer Webseite zur Verfügung. Für alle Fragen oder ein unverbindliches Angebot sprechen Sie uns bitte an.



Ihr Ansprechpartner:
Daniel Brendebach
+49 2363 36650-0
dbrendebach@sentenso.de


Eigenspannungsbestimmung - schnell und einfach

Kugelstrahlen ist durch das gezielte Einbringen von Druckeigenspannungen ein wichtiger Prozess zur Ertüchtigung dynamischer belasteter Bauteile. Die Strahlprozessentwicklung sowie die laufende Qualitätssicherung erfordern häufig eine schnelle und automatisierte Erfassung von Eigenspannungszuständen über die einfache Einzelmessung hinaus.

Das Röntgendiffraktometer µ-X360s von Pulstec ist vollständig mobil, erfasst den Eigenspannungszustand auf kugelgestrahlten ferritischen Bauteilen innerhalb von 35 Sekunden und eröffnet damit neue Potentiale in Labor und Produktion.

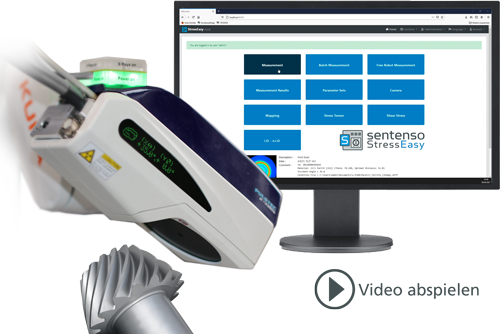

Jetzt stellen wir mit StressEasy eine fortschrittliche Softwarelösung vor, die mit dem Röntgendiffraktometer μ-X360s und mit Hilfe eines kompakten Sechsachsroboters eine Vielzahl von automatisierten Messprozeduren für die Bestimmung von Eigenspannungszuständen ermöglicht.


Eigenspannungsbestimmung - schnell und einfach

Die praxiserprobte Softwareerweiterung StressEasy eröffnet dem Anwender weitreichende Möglichkeiten der Messautomatisierung. Während die Standardsoftware nur Einzelmessungen steuert und deren Ergebnisse verwaltet, kann StressEasy wesentlich mehr.

StressEasy ermöglicht die Parametrierung und Kombination von Einzelmessungen zu einem Gesamtbild. In Kombination mit dem mobilen, kompakten und schnellen Röntgendiffraktometer µX360s entwickelt StressEasy sein volles Potential in Anwendung mit einem Sechsachsroboter zur automatisierten Bewegung der Sensoreinheit von Messung zu Messung.

Folgende Messungen können automatisiert durchgeführt werden:

•    Bestimmung des kompletten Spannungstensors
•    Bestimmung der Spannung bei nicht ebenen Spannungszuständen
•    Eigenspannungsmappings
•    Stapelmessungen
•    Prüfmessungen zur Spannungskontrolle (IO/NIO)
•    Oszillation während der Messung (linear, kreisend, psi-Winkel)


Ihr Ansprechpartner:

Jörg Behler
+49 2363 36650-0
jbehler@sentenso.de






Mobiles Roto Flap Peening neu gedacht

Roto Flap Peening ist ein manuelles Verfahren zur Oberflächenertüchtigung mit gebundenem Strahlmedium. Über die bekannten Reparatureinsätze an Flugzeugen hinaus entwickelt das Verfahren ein großes Potenzial für lokale Verfestigung in begrenzten Bereichen unterschiedlichster Bauteile.

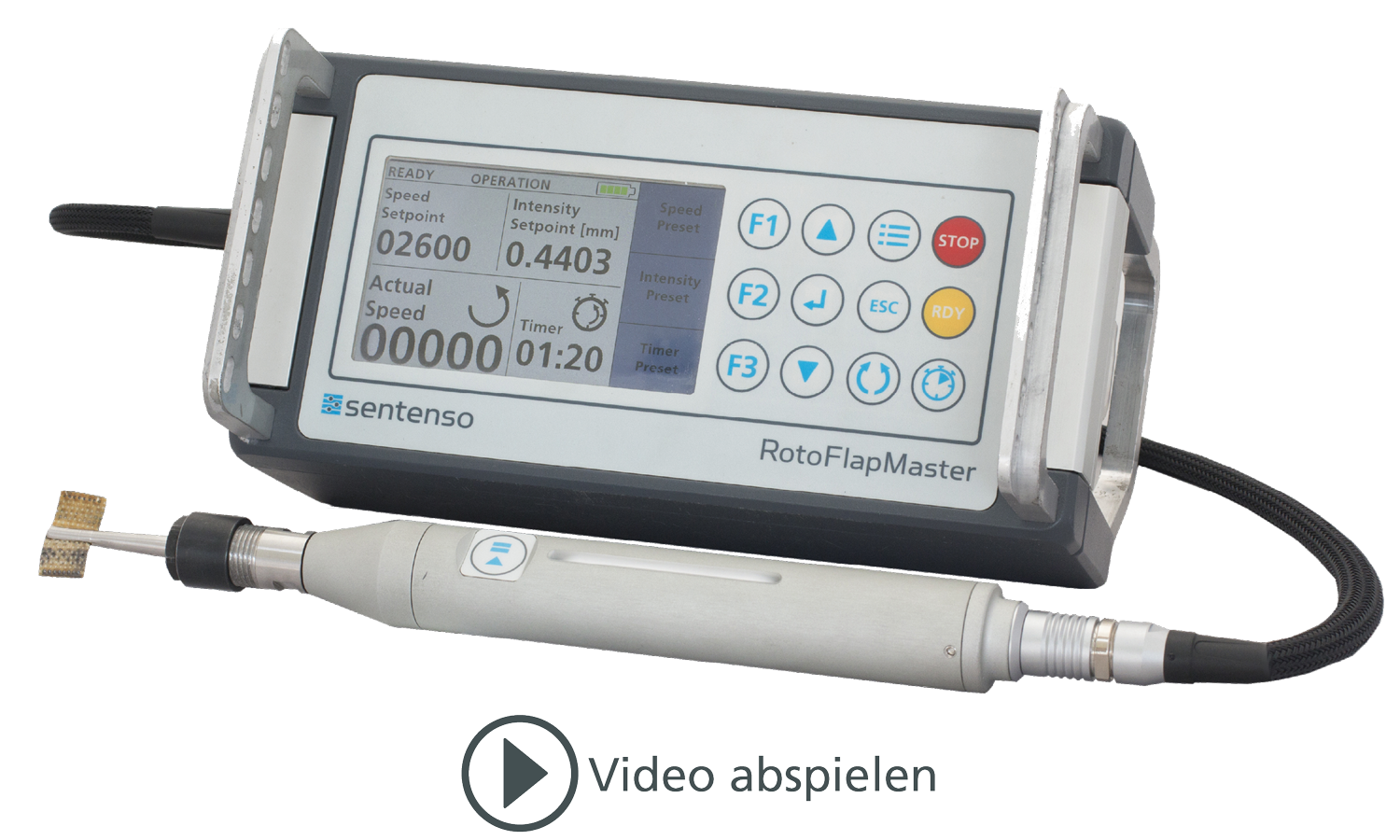

Jetzt stellen wir mit dem RotoFlapMaster erstmals ein akkubetriebenes Gerät für mobiles, drehzahlgeregeltes Roto Flap Peening vor.

Der neue RotoFlapMaster ist konform mit den Anforderungen der SAE AMS2590 und anderer einschlägiger Normen und Spezifikationen. Das Gerätekonzept orientiert sich an einem möglichst effizienten Einsatz in der täglichen Arbeit.

Mobiles Roto Flap Peening neu gedacht

Der RotoFlapMaster ist ein extrem benutzerfreundliches, kompaktes und vollständig mobiles Gerät für manuelle, aber prozesssichere Oberflächenverfestigung. Das übersichtliche Bedienfeld erlaubt anforderungsgerechte Drehzahlanpassung in Abhängigkeit der Sollwerte der Kugelstrahlintensität mit Hilfe hinterlegter Berechnungsformeln. Die Drehzahl und Drehrichtung des Flaps wird ständig angezeigt, darüber hinaus wird dem Bediener eine Unterschreitung der Solldrehzahl optisch und akustisch angezeigt.

Steuereinheit und Handstück werden mit einem flexiblen und steckbaren Kabel miteinander verbunden. Start und Stopp des Drehantriebs werden ganz einfach durch Druck des Tasters direkt am Handstück ausgelöst. Bei der Erstellung von Sättigungskurven kann der Bediener den integrierten Timer durch doppelten Tastendruck starten, ohne also Hand oder Blick vom Handstück zu lösen.

Der RotoFlapMaster ist besonders mobil durch seinen aufladbaren Akku und den praktischen, gepolsterten Tragegurt. Das attraktive Design von Steuereinheit, Anzeigeelementen und Handstück unterstützen den wertigen Gesamteindruck. Das Gesamtpaket wird aufgewertet durch umfangreiches Zubehör wie etwa Ersatzakku, Ladegerät sowie einer Nutzerlizenz von IntensityEasy, der praktischen Software zur Bestimmung der Kugelstrahlintensität.

Der RotoFlapMaster wird in einem kompakten und hochwertigen rollfähigen Transportkoffer geliefert. Gerät und Zubehör sind in formgefrästen Schaumelementen sicher aufgehoben. Zusätzlich stehen mit den RotoFlap Kits praktische Komplettpakete mit der erforderlichen Messausstattung zur Verfügung.

Ein Anwendungsbeispiel finden Sie hier auf unserem Videokanal. Weitere Produktinformationen stehen Ihnen hier auf unserer Webseite zur Verfügung. Für alle Fragen oder ein unverbindliches Angebot sprechen Sie uns bitte an.



Ihr Ansprechpartner:
Wolfgang Hennig
+49 2363 36650-0
whennig@sentenso.de
